ソフトⅡコース担当 ブログのおにーさまこと高橋です。
平成25年度秋期基本情報技術者試験午後問題の解説です。
問1です。問題は、IPAのサイトをご覧ください。
設問1

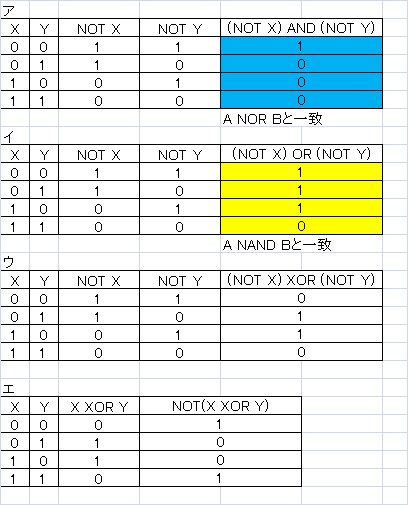

この問題は、解答群の回路の真理値表を作成し、表1の該当する真理値と一致するかを調べると解くことができます。
「A NAND B」と一致するのはイです。（空欄a）
「A NOR B」と一致するのはアです。（空欄b）
設問2

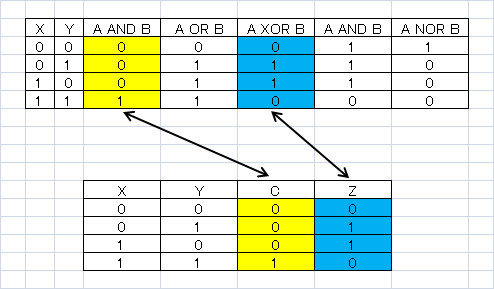

表2のC,Zの真理値と一致するものを、表1の論理演算と一致するものを選びます。
Cは「A AND B」と一致します。これは、図1に記載されています。Zは「A XOR B」と一致します。従って、空欄にはオが入ります。
設問3

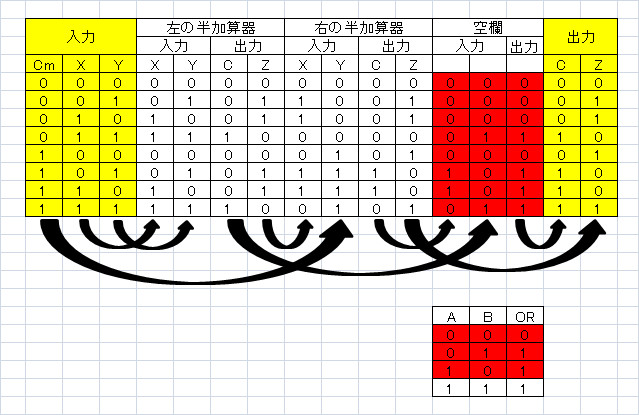

図2の回路の真理値表を作成すると、次のようになります。
矢印は、出力値が、どの演算の入力になるかを表しています。黄色部分は、最初の入力と最終的な出力を表します。問題は、赤色の部分を行う演算がどれかということです。表1と比較すると、ORが該当します。正解はエです。
設問4
表3のβ部分を見ると、CmとCが反転しています。β以外の部分はCmとCの値が同じです。CmとCが異なる時に1、同じ時に0となるようにするには、XORを用います。空欄cにはオが入ります。

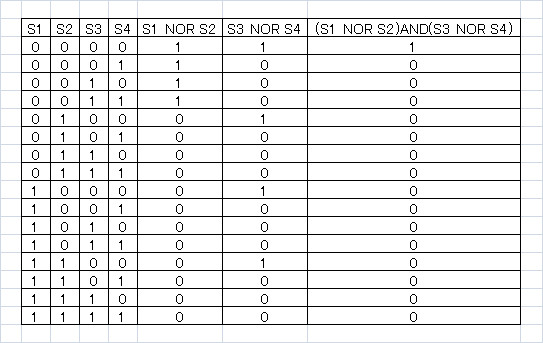

S1とS2の両方が0の時に1、そうでない時に0となるのは、表1よりNORであることが分かります。空欄dにはウが入ります。
